Сатинирование формирует на поверхности направленную текстуру из параллельных штрихов с равномерным продольным блеском. На алюминии получить стабильную фактуру сложнее, чем на стали: вязкий материал склонен к налипанию на абразивное зерно, из-за чего рабочая поверхность ленты быстрее засаливается и теряет режущую способность.
Для стабильного результата важны три условия: разреженная насыпка и стеаратное покрытие абразива, более мягкий режим обработки по сравнению со сталью и одинаковое направление движения ленты по всей партии. При нарушении любого из этих условий меняется характер штриха и однородность текстуры, что заметно уже при визуальном контроле готовых изделий.
Что учитывать при сатинировании алюминия
Исходное состояние заготовки определяет объем обработки. На прокатном листе остаются следы валков, на экструдированном профиле – следы матрицы, а литые элементы имеют неоднородную поверхность. Поэтому глубину съема подбирают под конкретный вид заготовки. Направление штриха фиксируют до начала работ. При обработке нескольких панелей даже небольшое расхождение сразу заметно визуально.
При сатинировании важнее однородность фактуры, чем глубина риски. Поэтому режим и направление обработки должны оставаться стабильными по всей партии.
Как подготовить поверхность перед сатинированием
Подготовка решает две задачи: удалить загрязнения и устранить дефекты, которые будут заметны после формирования финишной фактуры.
Основные этапы:
- Обезжиривание – удаление масляной пленки, которая при шлифовании может размазываться по поверхности.
- Предварительная зачистка – устранение глубоких царапин и вмятин более грубым абразивом.
- Финишная обработка – формирование однородного штриха с последовательной сменой зернистости без резких переходов.
Такой порядок позволяет получить равномерную текстуру без проявления исходных дефектов.
Чем сатинировать алюминий: выбор абразива

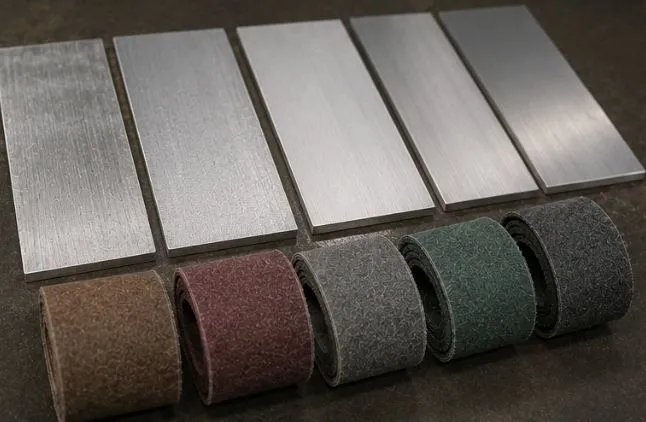

Для шлифовки используют абразивные ленты и нетканые материалы. Ленты обеспечивают заметный съем и выраженный направленный штрих, тогда как нетканые материалы дают более мягкую фактуру при меньшем съеме и лучше подходят для финишных проходов. Зернистость подбирают под требуемый рисунок: крупное зерно оставляет более глубокий и заметный штрих, мелкое – тонкий и менее выраженный. Выбор также зависит от сплава, исходного состояния поверхности и последующего анодирования. Для мягких сплавов часто применяют карбид кремния, для более твердых – корунд.
Сатинирование листового алюминия
Плоскость обрабатывают широкой лентой непрерывным проходом. Остановка в середине оставляет поперечную полосу, которую сложно устранить без повторной обработки всей длины.
Прижим должен быть равномерным по ширине. Перекос контактного ролика приводит к разной глубине штриха по краям и центру листа, что особенно заметно при боковом освещении.
Алюминиевый профиль
При обработке профиля необходимо учитывать грани и радиусы. На выступающих ребрах съем выше, поэтому прижим снижают, а для сложных сечений используют мягкий контактный ролик или щеточный модуль. Жесткий контакт может привести к избыточному съему на гранях при недостаточной обработке плоскостей.
Внутренние углы и глубокие пазы лента физически не обрабатывает. Такие зоны дорабатывают отдельным инструментом или заранее согласуют как технологически недоступные.
Сатинирование на станке
Механизированная обработка позволяет стабильно выдерживать скорость подачи и усилие прижима. При ручной работе эти параметры меняются в течение смены, из-за чего возникает разнотон между деталями.
Станок обеспечивает одинаковый проход по всей партии, а параметры фиксируют в карте наладки. Это особенно важно для декоративных изделий: повторить фактуру на отдельной панели после монтажа значительно сложнее.
Почему текстура получается неравномерной
Разнотон возникает по четырем основным причинам:
- разное исходное состояние заготовок в одной партии;
- износ ленты, из-за которого меняется глубина и характер штриха;
- изменение направления прохода между деталями;
- неравномерный прижим по ширине или длине.
Первые признаки обычно заметны на матовых участках и границах проходов. Контроль проводят выборочно по партии, а эталонный образец хранят рядом с рабочим местом. Сравнение с ним позволяет быстро выявить отклонения и поддерживать единый стандарт поверхности.
Сатинированная фактура относится к декоративным характеристикам, поэтому ее параметры важно определить на реальном образце. Мы проводим пробную обработку, согласовываем полученный вид поверхности и используем утвержденный образец как эталон для всей партии.
Для подбора технологии понадобятся чертеж или эскиз, фотографии детали, марка сплава, размеры, объем партии, требования к результату и данные о следующей операции. На их основе подбираем расходный материал и режим работы станка.
